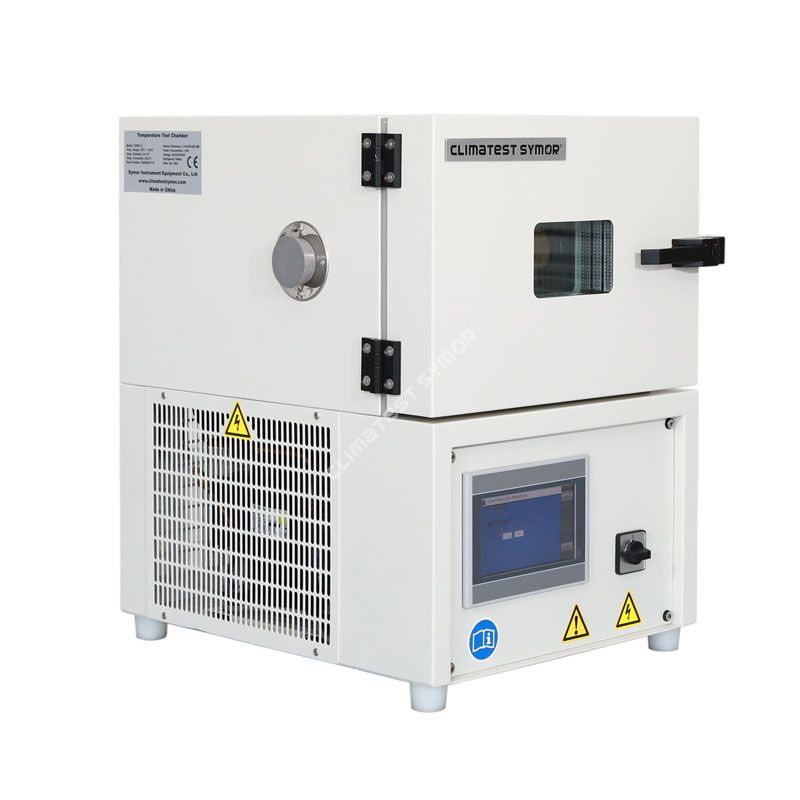

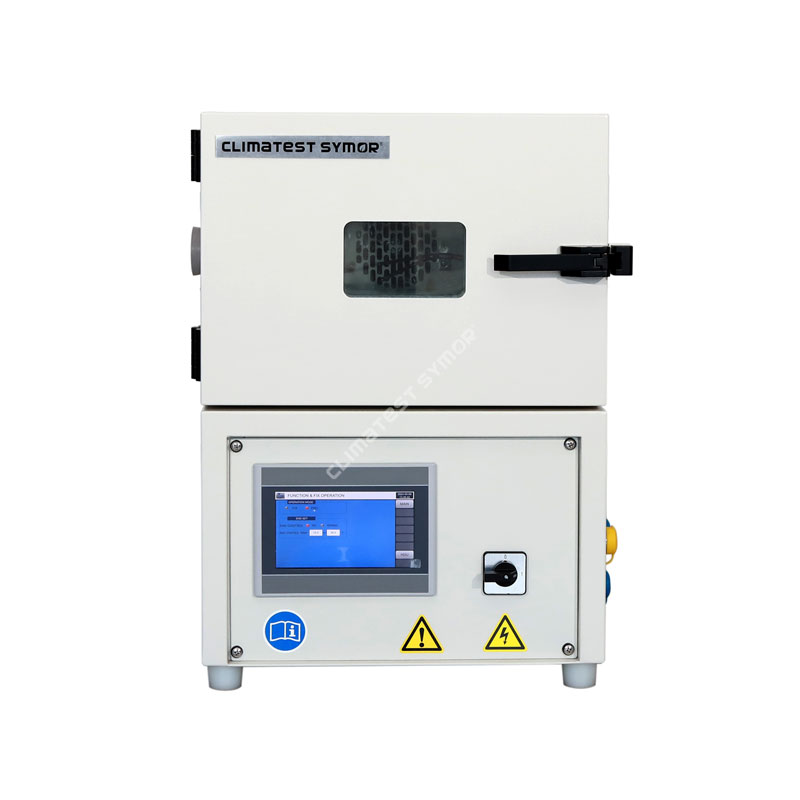

La cámara de temperatura controlada, también llamada cámara de ciclo térmico de sobremesa, cámara de temperatura de sobremesa, está diseñada para simular rangos completos de condiciones de temperatura, el tamaño pequeño la hace óptima para probar pequeños componentes y productos sobre la mesa de un laboratorio. La cámara de temperatura controlada proporciona un control de temperatura preciso con la función PID, el cliente puede realizar pruebas de temperatura con un rango de -40 °C~+130 °C.
Modelo: TGDW-22
Capacidad: 22L
Estante: 1pc
Color: Blanco hueso
Dimensión interior: 300×250×300 mm
Dimensión exterior: 700×440×700 mm
Descripción:
Climast Symor® La cámara de temperatura controlada viene en diferentes tamaños y configuraciones de temperatura, la cámara se utiliza para evaluar los cambios físicos de los productos en condiciones extremas de ciclos de temperatura, la cámara de temperatura controlada proporciona la solución de prueba ideal para componentes pequeños y está disponible en diferentes tamaños de 12L, 22L y 36L.
Especificación
| Modelo | TGDW-12 | TGDW-22 | TGDW-36 |
| Dimensiones interiores (ancho x profundidad x alto) | 310×205×200mm | 300×250×300mm | 400×300×300mm |
| Dimensión exterior (An. x Pr. x Al.) | 450×500×610mm | 700×440×700mm | 760×550×900mm |
| Rango de temperatura | Modelo A :-20°C~+130°C Modelo B: -40°C~+130°C | ||
| Fluctuación de temperatura | ⤱0.5°C | ||
| Sesgo de temperatura | â¤1.0°C | ||
| Uniformidad de temperatura | â¤1.5°C | ||
| Velocidad de calentamiento | +25âï½+130ââ¤50 minutos (descarga) | ||
| Velocidad de enfriamiento | +25âï½-40ââ¤45 minutos (descarga) | ||
| Materiales Interiores | Acero inoxidable cepillado anticorrosión SUS#304 | ||
| Materiales exteriores | Placa de acero reforzado con pulverización electrostática | ||
| Aislamiento | Lana de fibra de vidrio extrafina / espuma de poliuretano | ||
| Controlador | 7â Controlador de pantalla táctil ÚNICO importado original de Japón (UMC) | ||
| Sistema de circulación | Motores de bajo ruido, resistentes a altas temperaturas, eje largo y ventilador centrífugo de acero inoxidable de múltiples hojas | ||
| Sistema de calefacción | Calentador de NiCr, sistema independiente | ||
| Sistema de refrigeración | Francia "TECUMSEH" Refrigeración Compresores, refrigeración por aire | ||
| Fuente de alimentación | CA110V/220V/CA230V·50HZ/60HZ | ||
Medida de seguridad:
·Limitador de temperatura independiente: Un apagado y una alarma independientes con fines de protección térmica durante la prueba.
·Sistema de refrigeración: Protección contra sobrecalentamiento, sobrecorriente y sobrepresión del compresor.
·Cámara de prueba: Protección de sobretemperatura, sobrecalentamiento de ventilador y motor, falla/inversión de fase, temporización de todo el equipo.
·Otros: Protección contra fugas y cortes, protección contra sobrecargas, alarma de señal de audio, protección contra fugas de energía y protección contra sobrecargas.
Ventajas del controlador programable:
· Controlador de pantalla táctil programable japonés de 7 pulgadas
·Establece el punto de temperatura en el modo de valor fijo o en el modo de programas
·Punto de ajuste de temperatura y visualización de la curva de temperatura en tiempo real
·Programa de 100 grupos con memoria de 999 segmentos; cada segmento 99Hour59Min
·Los datos de prueba se pueden descargar según sea necesario a través de la interfaz RS232
Características:

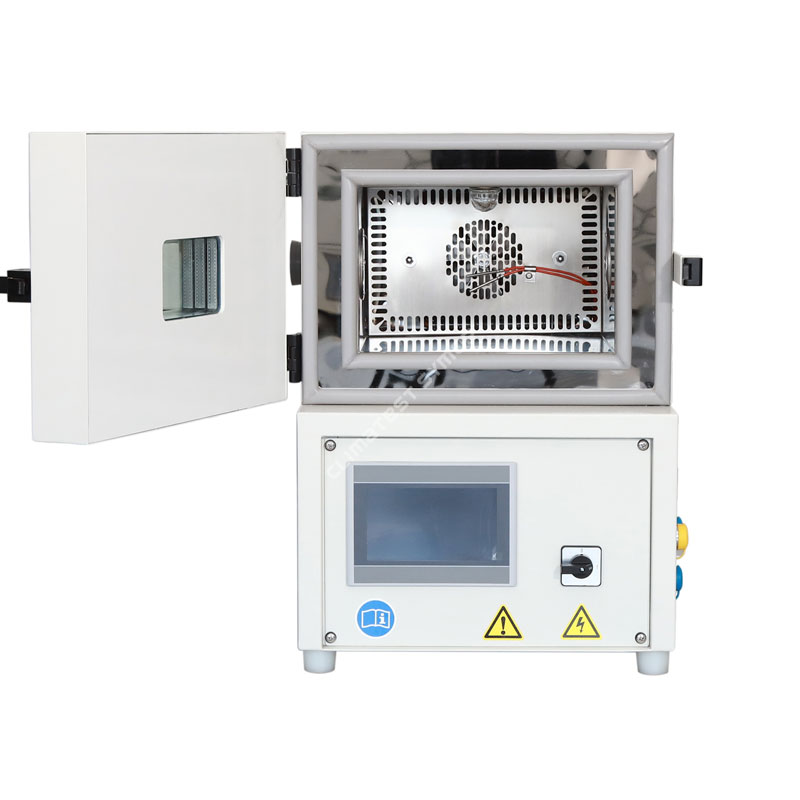

·La zona de trabajo está hecha de acero inoxidable cepillado anticorrosión SUS#304
·Sellado de puerta Superipr fabricado con caucho de silicona reforzado, que es resistente a altas temperaturas y resistente al envejecimiento
·Sistema de circulación de aire uniforme dentro de la zona de trabajo
·Compresores de refrigeración originales importados de Francia "Tecumseh"

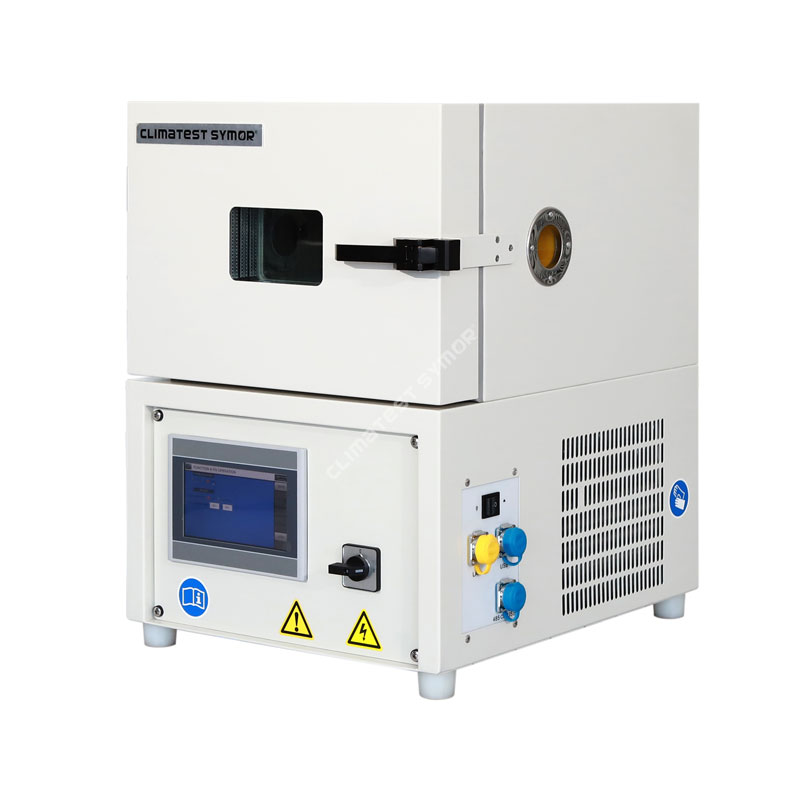

·El puerto de cable de 25 mm de diámetro se ubica en el lado derecho
Eficaz ventana de visualización transparente e iluminación interior para facilitar la observación
Beneficios:
·Fácil instalación
·Control de temperatura preciso en cámara pequeña
·Tipo de escritorio diseñado para laboratorio de espacio limitado
·Limitador de sobretemperatura
·Controlador LCD programable de Japón
·Registra datos históricos de 365 días
·Visualización de la curva histórica y de temperatura y humedad en tiempo real
·Interfaz de computadora RS232 para descarga de datos
Solicitud:
Al ser un equipo de prueba de confiabilidad, la cámara de temperatura controlada simula condiciones ambientales de alta temperatura, baja temperatura y temperatura alterna para probar el rendimiento de productos y materiales para resistir condiciones climáticas extremas, la cámara de temperatura controlada es aplicable a las siguientes industrias:
Industria electrónica y de semiconductores:
La confiabilidad inherente de los componentes electrónicos depende del esquema de diseño de confiabilidad. Durante el proceso de fabricación, debido a las fluctuaciones en los factores humanos o las materias primas, los parámetros del proceso y las condiciones del equipo, el producto final no puede alcanzar la confiabilidad esperada. En cada lote de productos terminados, siempre hay defectos ocultos, que se manifiestan como fallas prematuras bajo ciertas condiciones de estrés.
Por lo tanto, es necesario tomar medidas para eliminar estos componentes electrónicos con falla inicial tanto como sea posible antes de instalarlos en la máquina, y para este propósito, los componentes deben ser examinados, la cámara de temperatura controlada es uno de los equipos de detección en las primeras etapas. proceso de control de calidad:
1. Almacenamiento a alta temperatura de la cámara de temperatura controlada
La detección de alta temperatura se usa comúnmente en dispositivos semiconductores, que se almacenan a alta temperatura durante 24 a 168 horas. La mayoría de las fallas de los componentes electrónicos se deben a la contaminación de la superficie, la unión deficiente y las capas de óxido defectuosas, que están estrechamente relacionadas con la temperatura.
La tensión térmica y la duración del apantallamiento de varios componentes electrónicos deben seleccionarse adecuadamente para evitar nuevos mecanismos de falla. El cribado a alta temperatura es simple, económico y se puede implementar en muchos componentes.
2. Sistema de circulación de temperatura de la cámara de temperatura controlada
Debido al principio de expansión del calor y contracción del frío, los dispositivos electrónicos encontrarán diferentes condiciones de temperatura ambiente durante el uso, y los componentes con poca resistencia térmica son propensos a fallar, la cámara de temperatura controlada simula ciclos de temperatura entre temperaturas extremadamente altas y temperaturas extremadamente bajas, que pueden eliminar efectivamente productos con defectos de rendimiento térmico. Las condiciones de detección comúnmente utilizadas para los componentes son de -55 a +125â y de 5 a 10 ciclos.
Industria del automóvil:
En la industria automotriz, la cámara de temperatura (humedad) de escritorio es uno de los equipos de prueba ambientales más cruciales, los productos son como experimentar una "tortura" a través de pruebas ambientales, las autopartes se prueban rigurosamente, se exploran los problemas y se revisan repetidamente los planes iniciales de diseño del producto, por lo que en cuanto a mejorar continuamente la calidad de los productos.
¿Qué pruebas de temperatura y humedad se deben hacer para las autopartes?
1) Prueba de alta temperatura: el entorno de alta temperatura produce efectos térmicos, lo que provocará ablandamiento, expansión y evaporación, gasificación, agrietamiento, fusión y envejecimiento de las piezas de automóviles, luego los automóviles tendrán averías mecánicas, fallas en el manejo, aislamiento deficiente de los sistemas de circuitos, y más.
2) Prueba de baja temperatura: el entorno de baja temperatura provoca la contracción física de las piezas de automóviles, la solidificación del aceite, la reducción de la resistencia mecánica, la fragilidad del material, la pérdida de elasticidad y el hielo y más, entonces el automóvil aparecerá agrietado, falla mecánica, aumento del desgaste, falla del sellado y fallas de aislamiento del sistema de circuito.
3) Prueba de calor húmedo: La humedad ambiental provoca corrosión en la superficie del metal, lo que provoca el deterioro del material, la resistencia eléctrica y la reducción de la resistencia del aislamiento.
Industria de Fabricación de Plásticos:
Las cajas y los contenedores de plástico se usan ampliamente en la vida normal, en electrodomésticos, instrumentación, equipos de construcción, industria automotriz, hardware diario y más. Los productos de plástico están aumentando rápidamente en los últimos años, para mejorar la calidad y la competitividad, los fabricantes ahora prestan más atención a las pruebas de fiabilidad de sus productos de plástico.
Por ejemplo, la vida útil de los productos de iluminación se ve afectada por las altas y bajas temperaturas y el ambiente húmedo. Además, debido a factores inciertos en el proceso de moldeo y la influencia de las condiciones ambientales después del montaje, la posición fija de la tuerca de inserción dentro de la carcasa de plástico aparecerá como un fenómeno natural de agrietamiento y ruptura, estos problemas pueden no aparecer en poco tiempo, pero se acumula hasta cierto punto, lo que resulta en fallas de función, peligros ocultos, trae una mala experiencia de uso a los usuarios.
la cámara de temperatura controlada simula un entorno hostil, como alta temperatura, baja temperatura, alternancia de alta y baja temperatura, para ayudar a los fabricantes a detectar defectos de su carcasa de plástico en poco tiempo, la cámara de temperatura controlada les proporciona una recopilación de datos muy valiosa durante la etapa de I + D, y en gran medida mejorar la eficiencia de producción y ahorrar el costo.
Además, la cámara de temperatura controlada también se aplica ampliamente en las industrias de comunicación, farmacéutica, militar y de embalaje, se llevan a cabo diferentes requisitos de prueba simulando el entorno natural y acelerado, la cámara de temperatura controlada es una máquina común para pruebas de confiabilidad, puede detectar eficientemente el rendimiento cambios de productos en diferentes entornos, y juega un papel vital en la investigación y desarrollo de productos.
¿Tiene problemas de limitación de espacio en su laboratorio?
Climast Symor® La cámara de temperatura controlada puede realizar pruebas de temperatura alta y baja para muestras pequeñas en la etapa inicial de I + D, un rango de temperatura de -70â a +180â hace posible probar la resistencia de las muestras contra cambios extremos de temperatura. La cámara de temperatura controlada está diseñada para proporcionar a los usuarios una unidad compacta para probar pequeños componentes y productos, y para satisfacer diversas necesidades de prueba, la operación es ambiental y silenciosa, la cámara de temperatura controlada es la más vendida en laboratorios con espacio limitado.
¿Cuál es el principio de refrigeración de la cámara de temperatura controlada?
La circulación de refrigeración adopta el ciclo de Carnot inverso, incluye dos procesos isotérmicos y dos procesos adiabáticos: el refrigerante se comprime a alta presión a través de la compresión adiabática del compresor, y luego el refrigerante realiza el intercambio de calor con el medio ambiente y transfiere calor a estos medios isotérmicamente. Luego, el refrigerante funciona por expansión adiabática a través de la válvula de corte y la temperatura del refrigerante disminuye. Finalmente, el refrigerante absorbe isotérmicamente el calor de los objetos de alta temperatura a través del evaporador para reducir la temperatura de los objetos a enfriar. Este ciclo se repetirá para lograr una disminución de la temperatura.
¿Cuáles son las ventajas de Climatest Symor® cámara de temperatura controlada?
·Con derechos de propiedad intelectual independientes y patentes de diseño y dominar la tecnología central de la cámara de prueba ambiental.
·El controlador es un LCD programable japonés fácil de operar que se puede controlar de forma remota (opcional).
·Control preciso de la temperatura y uniformidad óptima de la temperatura.
·El sistema de refrigeración utiliza compresores importados originales de Francia.
·El sistema de iluminación adopta perlas de luz resistentes al envejecimiento a altas temperaturas, múltiples capas de vidrio templado en la ventana de visualización para facilitar la observación.
·Dotados de dispositivos de protección multiseguridad.
Paquetes de cámara de temperatura controlada
Primer paso: envuelva una película delgada en toda la cámara de prueba de temperatura para fines impermeables y a prueba de polvo.
Segundo paso: Ate firmemente la espuma de burbujas en la cámara de prueba de temperatura y luego cubra la máquina con una bolsa de plástico grande.
Tercer paso: coloque la cámara de prueba de temperatura en una caja de polimadera reforzada con paleta en la parte inferior.
Este paquete es lo suficientemente firme para soportar el transporte marítimo y ferroviario lleno de baches, y garantizar que el producto se entregue a los clientes sin problemas.
Envío de cámara de temperatura controlada
La cámara de temperatura controlada no es adecuada para el envío aéreo, porque hay refrigerante y compresor en el interior, actualmente los métodos de envío comunes son los siguientes:
A Europa: por mar, ferrocarril China-UE
A América del Norte/América del Sur: Por mar, Matson Clipper está limitado a Estados Unidos
Al Sudeste Asiático: Por mar, por carretera
A Nueva Zelanda/Australia: Por mar
A África: Por mar
Climast Symor® organiza el servicio de reserva antes del envío y coopera con los clientes bajo diferentes incoterms, como CIF/FOB//EXW/DAP; Climast Symor® también brinda servicio puerta a puerta (incoterm: DDP), lo que significa que manejamos todos los procedimientos de exportación e importación, los clientes solo necesitan firmar para recibir.
