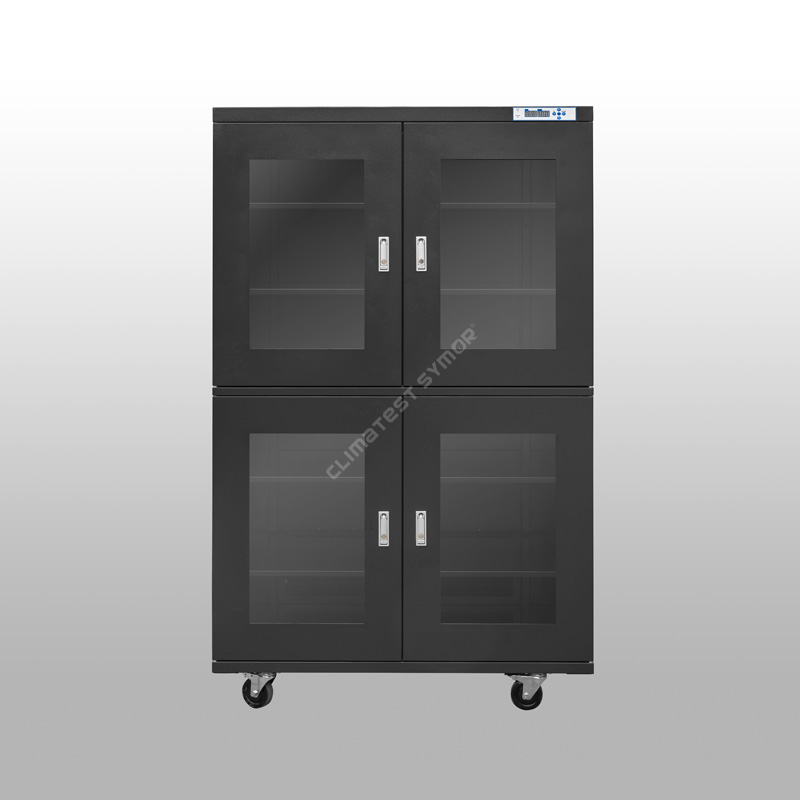

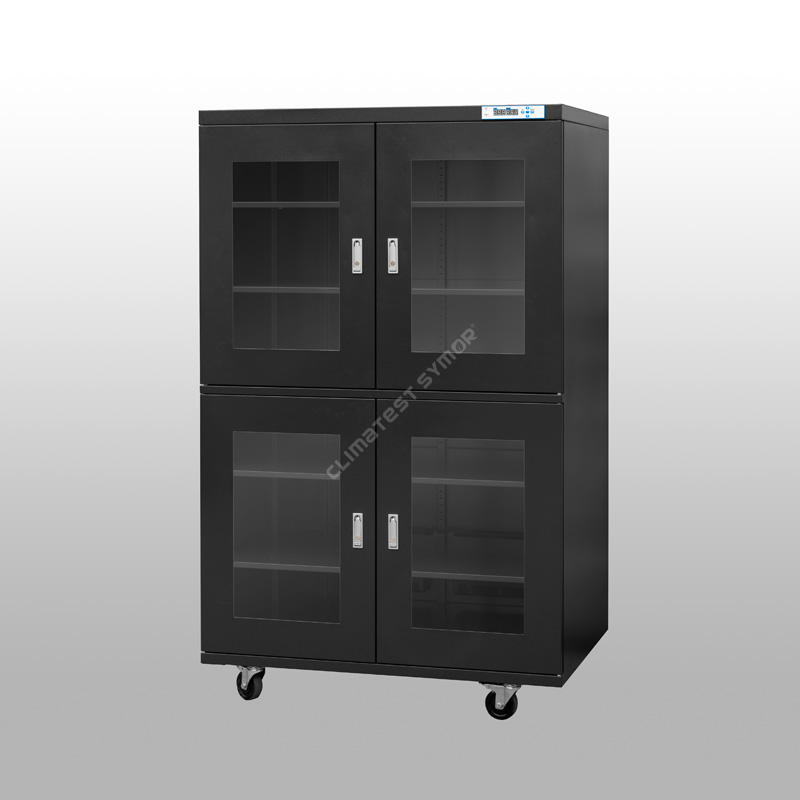

Gabinetes secos con control de baja humedad

Descripción

Los gabinetes secos con control de humedad baja <1% RH están diseñados principalmente para componentes electrónicos clasificados bajo niveles altos de sensibilidad a la humedad (MSL), específicamente los niveles 4, 5, 5a y 6. Estos gabinetes de almacenamiento de humedad ultrabaja son capaces de mantener consistentemente un entorno de almacenamiento de <1% RH, cumpliendo así con el estándar internacional de la industria IPC/JEDEC J-STD-033.

 Gabinetes secos con control de baja humedad: especificación

Gabinetes secos con control de baja humedad: Característica

▸Humedad relativa: <1 % RH, lo que ofrece una solución de almacenamiento de humedad ultrabaja para MSL 4, 5, 5a y 6.

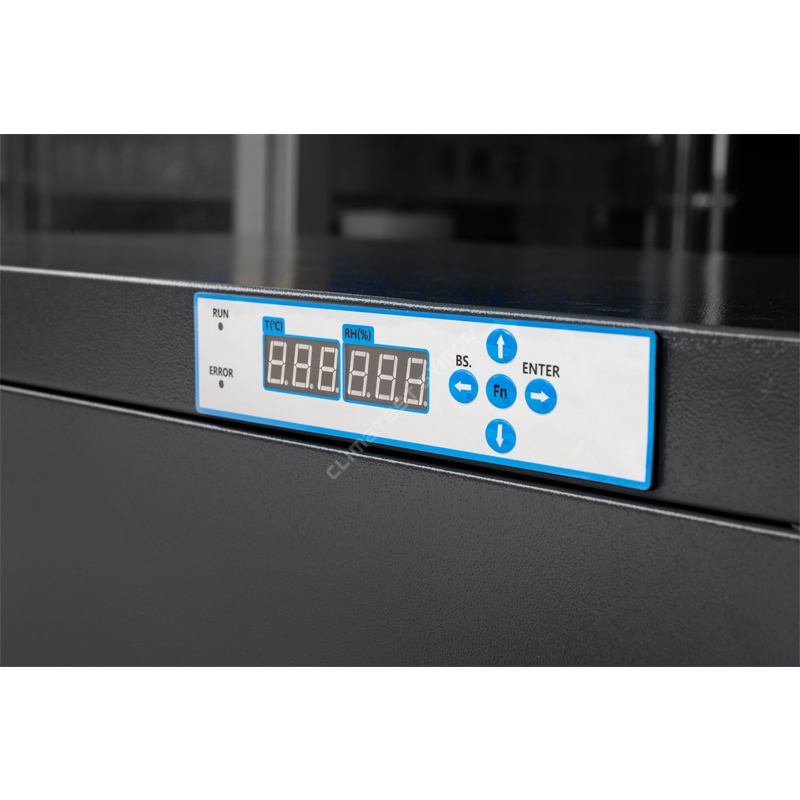

▸Pantalla digital: pantalla LED HD controlada por microcomputadora, configuración de humedad relativa fácil de usar, monitoreo en tiempo real.

▸A prueba de ESD: Resistencia antiestática de la superficie 10⁵–10⁹ Ω.

▸Estantes ajustables: Altura ajustable, que se adapta a componentes de diferentes tamaños.

▸Función de memoria: no es necesario reiniciar después de un corte de energía.

▸Eficiencia energética: ahorro de energía y al mismo tiempo mantiene un control de humedad altamente efectivo.

¿Cómo deshumidificar?

El principio de deshumidificación de los gabinetes secos con control de humedad baja <1% RH es "adsorción física a través de tamices moleculares + regeneración cíclica" (el método más confiable), el gabinete seco de enfriamiento TE normal no puede alcanzar un nivel de humedad tan ultra bajo.

Proceso de adsorción: Se utilizan tamices moleculares como material adsorbente en el gabinete; Estos tamices cuentan con una amplia red de microporos a nanoescala que adsorben moléculas de agua del aire, de forma muy parecida a una esponja que absorbe agua. Un ventilador aspira aire húmedo hacia las unidades secas, donde las moléculas de agua se someten a adsorción física y, posteriormente, el aire seco regresa al interior del gabinete.

RegeneraciónProceso:Una vez que el tamiz molecular alcanza la saturación de adsorción, el sistema inicia automáticamente un calentamiento suave a baja temperatura para convertir las moléculas de agua adsorbidas en vapor de agua, que luego se expulsa del gabinete; De este modo, el tamiz molecular recupera su capacidad de absorción de humedad.

<1%RH Los gabinetes secos con control de baja humedad adoptan tecnología avanzada, incluidos sensores de humedad relativa (RH) y temperatura importados de Suiza, para garantizar un control y monitoreo precisos del ambiente interno, la precisión del sensor de humedad es de +/-2%RH. Al mantener un ambiente estable y con baja humedad, los gabinetes secos protegen eficazmente los artículos sensibles de los efectos dañinos de la humedad, como la corrosión, el moho y la degradación.

Gabinetes secos con control de baja humedad en ensamblaje SMT

En la industria SMT (tecnología de montaje en superficie), la aplicación principal de los gabinetes secos con <1 % de HR es la gestión y el control especializados de dispositivos sensibles a la humedad (MSD), lo que garantiza que permanezcan absolutamente secos antes de la soldadura por reflujo, evitando así el daño a los componentes causado por el "efecto palomitas de maíz".

Floor Life se refiere al tiempo máximo permitido que un MSD (dispositivo sensible a la humedad) puede permanecer en un entorno de fábrica estándar (≤30 °C/60 % RH), después de ser retirado de su bolsa de vacío con barrera contra la humedad, sin dejar de ser seguro para su colocación y soldadura por reflujo.

Método de aplicación: Una vez que los componentes MSL Nivel 4 a 6 se hayan retirado de sus bolsas de vacío, si los procesos de montaje y soldadura por reflujo no se completan dentro de la vida útil especificada, se deben colocar inmediatamente en un gabinete de almacenamiento seco con <1 % de HR. En este entorno de humedad ultrabaja de <1% RH, el proceso de absorción de humedad de los componentes se "pausa" de manera efectiva y la vida útil restante del piso deja de consumirse, el gabinete seco no realiza prehorneado, que se puede cargar directamente en la línea para su uso, lo que aumenta significativamente la eficiencia de producción.

Perfil de humedad en tiempo real(Humedad ambiente 60%RH, sin carga):

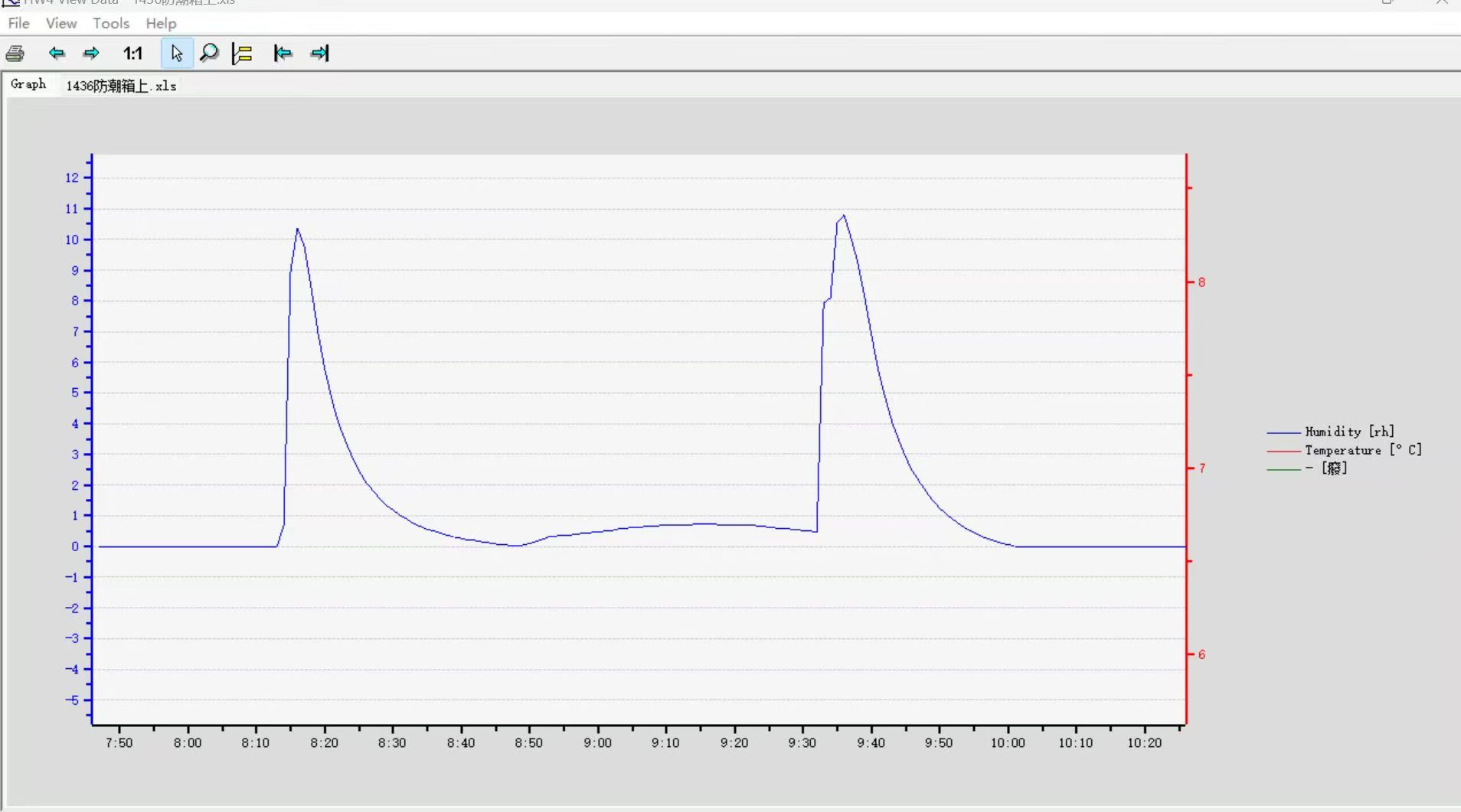

Abrir la puerta durante 30 segundos cada vez y luego cerrar:

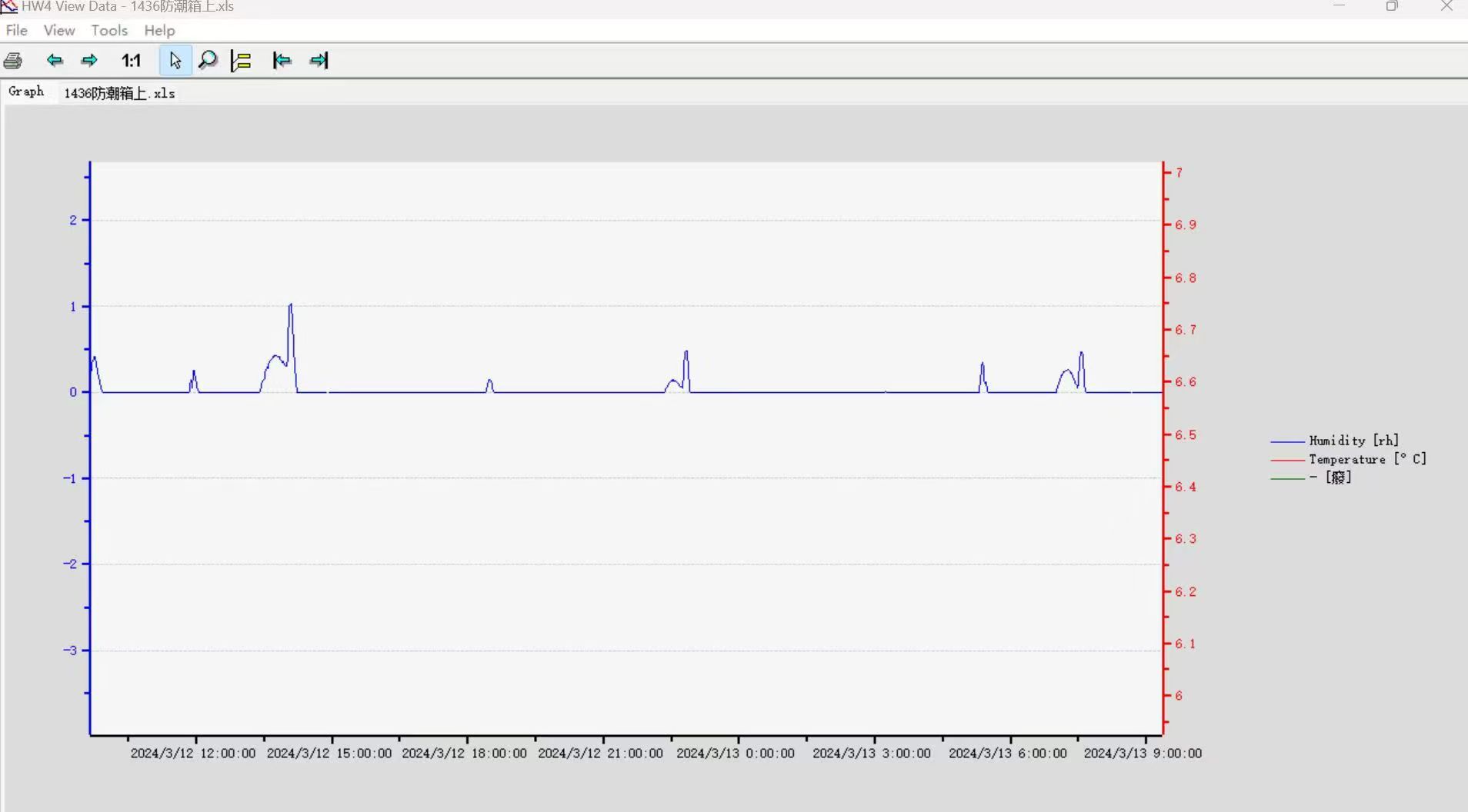

Almacenamiento prolongado sin abrir la puerta:

Medición de humedad en tiempo real antes del envío

Usamos un higrómetro Rotronics de alta precisión para volver a medir el gabinete seco <1%RH antes del envío y emitimos un certificado de calibración, depuramos cuidadosamente cada gabinete y nos aseguramos de que todo funcione bien después de que llegan a manos del cliente. Esto también es una responsabilidad. Symor se preocupa por el control de calidad y los comentarios de los clientes sobre nuestros gabinetes secos después de su uso, creemos que esta es la razón por la que muchos clientes realizan pedidos repetidos.

Diferencia entre gabinetes secos de baja humedad y gabinetes de nitrógeno:

▸Los gabinetes de secado de baja humedad utilizan unidades secas para deshumidificar, sin consumibles ni reemplazos, y absorben la humedad y la descargan al exterior automáticamente.

▸Los gabinetes de purga de nitrógeno utilizan gas nitrógeno para alcanzar una aplicación de almacenamiento con niveles bajos de humedad y oxígeno; el gas N2 es consumible.

<1%RH Gabinetes secos con control de baja humedad: Aplicación

▸Fabricación de semiconductores y electrónica:

. Obleas/Chips/BGA/PCB: Para componentes sensibles a la humedad con un nivel de sensibilidad a la humedad (MSL) que oscila entre 2a y 5a, previene el "efecto palomitas de maíz" (agrietamiento interno) causado por la rápida vaporización de la humedad interna durante la soldadura.

. Fotorresistentes/fundentes: Previene la degradación del rendimiento resultante de la absorción de humedad.

▸Óptica e Instrumentación de Precisión

. Lentes de alta precisión / Óptica recubierta / Extremos de fibra

Para obtener más detalles sobre los gabinetes secos con control de humedad baja y menos del 1 % de humedad relativa, visite nuestro sitio web www.climatestsymor.com o envíe un correo electrónico a sales@climatestsymor.com. Le responderemos lo antes posible y agradeceremos una posible cooperación.
