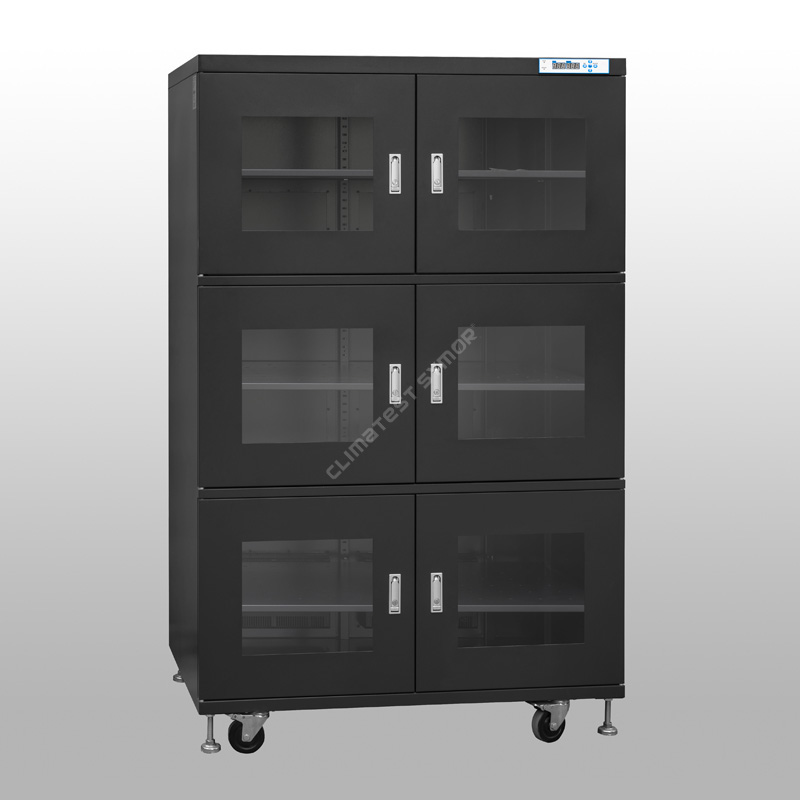

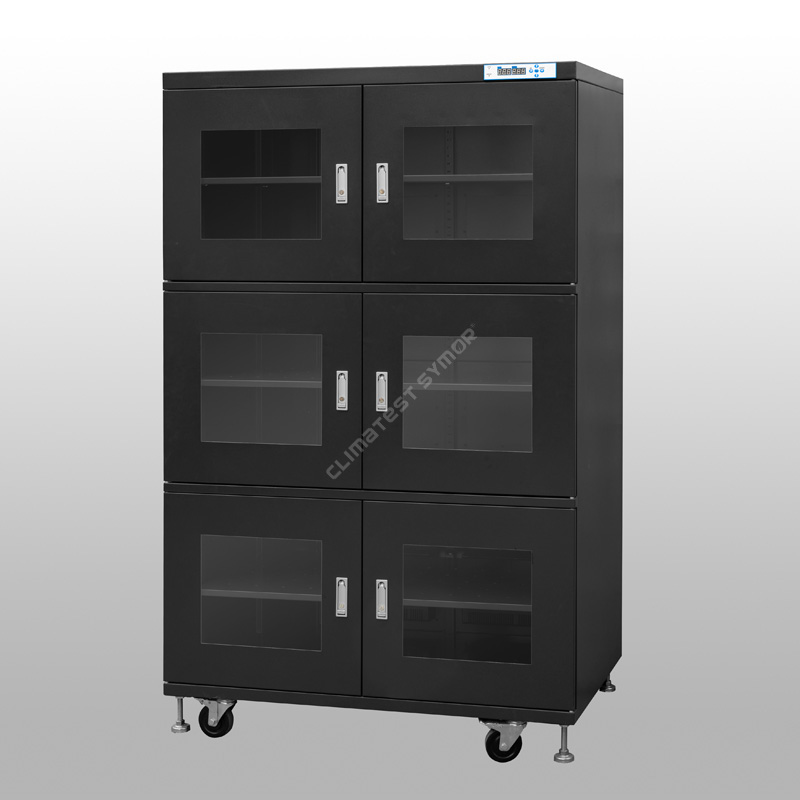

Gabinete seco por debajo del 1 % de humedad relativa

Descripción

Un gabinete seco con humedad relativa inferior al 1% proporciona almacenamiento con humedad ultrabaja para líneas de producción SMT. Utilizando la tecnología deshumidificadora más avanzada, el gabinete crea una atmósfera extremadamente seca que previene el "efecto palomitas de maíz" en los componentes sensibles a la humedad, extiende la vida útil del piso y elimina la necesidad de nitrógeno costoso o horneado frecuente a alta temperatura.

Gabinetes secos con humedad relativa inferior al 1%: especificación

Gabinetes secos con humedad relativa inferior al 1%: Característica

▸Humedad relativa: <1 % RH, lo que ofrece una solución de almacenamiento de humedad ultrabaja para MSL 4, 5, 5a y 6.

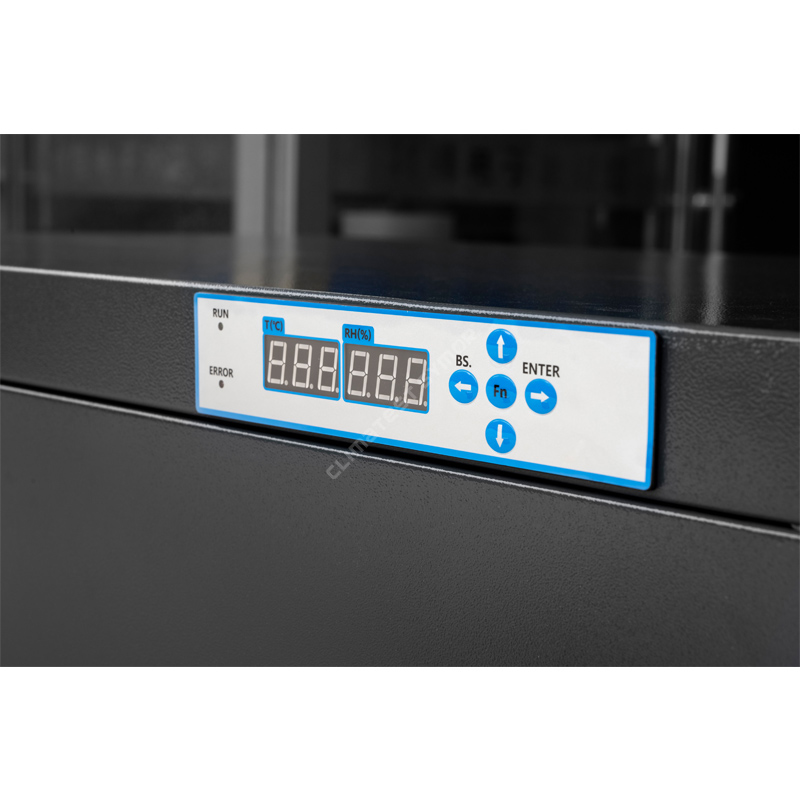

▸Pantalla digital: pantalla LED HD controlada por microcomputadora, configuración de humedad relativa fácil de usar, monitoreo en tiempo real.

▸A prueba de ESD: Resistencia antiestática de la superficie 10⁵–10⁹ Ω.

▸Estantes ajustables: Altura ajustable, que se adapta a componentes de diferentes tamaños.

▸Función de memoria: no es necesario reiniciar después de un corte de energía.

▸Eficiencia energética: ahorro de energía y al mismo tiempo mantiene un control de humedad altamente efectivo.

¿Cómo deshumidificar?

El principio de deshumidificación de los gabinetes secos con humedad relativa inferior al 1% es "adsorción física a través de tamices moleculares + regeneración cíclica" (el método más confiable); el gabinete seco de enfriamiento TE normal no puede alcanzar un nivel de humedad tan bajo.

Proceso de adsorción: Se utilizan tamices moleculares como material adsorbente en el gabinete; Estos tamices cuentan con una amplia red de microporos a nanoescala que adsorben moléculas de agua del aire, de forma muy parecida a una esponja que absorbe agua. Un ventilador aspira aire húmedo hacia las unidades secas, donde las moléculas de agua se someten a adsorción física y, posteriormente, el aire seco regresa al interior del gabinete.

RegeneraciónProceso:Una vez que el tamiz molecular alcanza la saturación de adsorción, el sistema inicia automáticamente un calentamiento suave a baja temperatura para convertir las moléculas de agua adsorbidas en vapor de agua, que luego se expulsa del gabinete; De este modo, el tamiz molecular recupera su capacidad de absorción de humedad.

Los gabinetes secos por debajo del 1% de HR adoptan tecnología avanzada, incluidos sensores de temperatura y humedad relativa (RH) importados de Suiza, para garantizar un control y monitoreo precisos del ambiente interno; la precisión del sensor de humedad es de +/-2% de HR. Al mantener un ambiente estable y con baja humedad, los gabinetes secos protegen eficazmente los artículos sensibles de los efectos dañinos de la humedad.

Aplicaciones en la fabricación de productos electrónicos SMT

Los gabinetes secos con una humedad relativa inferior al 1% son esenciales para los dispositivos sensibles a la humedad (MSD) clasificados como MSL 4, 5, 5A y 6 según los estándares IPC/JEDEC J-STD-033:

▸Casos de uso principales: Prevención del "efecto palomitas de maíz": durante la soldadura por reflujo (temperaturas máximas ~260 °C), la humedad atrapada dentro de los paquetes de circuitos integrados de plástico se convierte en vapor, lo que provoca grietas internas y delaminación. El almacenamiento con humedad ultrabaja elimina esta humedad antes de soldar.

▸Pausa de la vida útil del piso: cuando los MSD se retiran de sus bolsas selladas con barrera contra la humedad, el reloj de su "vida útil" comienza a correr. Almacenarlos en un gabinete con <1% de HR detiene efectivamente este temporizador, lo que permite que los componentes no utilizados se almacenen de manera segura y se reutilicen más tarde sin hornearlos.

▸Prevención de la oxidación: la atmósfera ultraseca evita la oxidación de las almohadillas de cobre expuestas, los acabados plateados y las superficies soldables, preservando la soldabilidad durante años.

Floor Life se refiere al tiempo máximo permitido que un MSD (dispositivo sensible a la humedad) puede permanecer en un entorno de fábrica estándar (≤30 °C/60 % RH), después de ser retirado de su bolsa de vacío con barrera contra la humedad, sin dejar de ser seguro para su colocación y soldadura por reflujo.

Método de aplicación: Una vez que los componentes MSL Nivel 4 a 6 se hayan retirado de sus bolsas de vacío, si los procesos de montaje y soldadura por reflujo no se completan dentro de la vida útil especificada, se deben colocar inmediatamente en un gabinete seco con una humedad relativa inferior al 1 %. En este entorno de humedad ultrabaja de <1% RH, el proceso de absorción de humedad de los componentes se "pausa" de manera efectiva y la vida útil restante del piso deja de consumirse, el gabinete seco no realiza prehorneado, que se puede cargar directamente en la línea para su uso, lo que aumenta significativamente la eficiencia de producción.

Perfil de humedad en tiempo real(Humedad ambiente 60%RH, sin carga):

Abrir la puerta durante 30 segundos cada vez y luego cerrar:

Almacenamiento prolongado sin abrir la puerta:

Medición de humedad en tiempo real antes del envío

Usamos un higrómetro Rotronics de alta precisión para volver a medir el gabinete seco con una humedad relativa inferior al 1 % antes del envío y emitimos un certificado de calibración. Depuramos cuidadosamente cada gabinete y nos aseguramos de que todo funcione bien después de que llegan a manos del cliente. Esto también es una responsabilidad. Symor se preocupa por el control de calidad y los comentarios de los clientes sobre nuestros gabinetes secos después de su uso. Creemos que esta es la razón por la que muchos clientes realizan pedidos repetidos.

Diferencia entre gabinetes secos y gabinetes de nitrógeno:

▸Los gabinetes de secado utilizan unidades secas para deshumidificar, sin consumibles ni reemplazos, y absorben la humedad y la descargan al exterior automáticamente.

▸Los gabinetes de nitrógeno utilizan purga de nitrógeno para alcanzar una aplicación de almacenamiento con niveles bajos de humedad y oxígeno; el gas N2 es consumible.

Componentes que requieren gabinetes secos <1%RH:

▸IC, BGA, QFP y todos los componentes SMD con MSL 5/6

▸PCB desnudos (evita la oxidación y la absorción de humedad)

▸Polvos metálicos para impresoras 3D (higroscópicos y reactivos)

Cumplimiento de los estándares de la industria

Los gabinetes secos con humedad relativa inferior al 1% están diseñados para cumplir o superar:

IPC/JEDEC J-STD-033             Manipulación, embalaje y almacenamiento de MSD

IPC-1601                               Almacenamiento y manipulación de PCB

IEC 61340-5-1                          Control ESD (para modelos seguros contra ESD)

¿Quién nos compra?

Symor vende gabinetes controlados por baja humedad a fabricantes de semiconductores y electrónicos de fama mundial, como Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn y universidades como Stanford, Illinois, ETH Zürich... Nuestros gabinetes secos ayudan a los clientes a:

▸Abordar los principales puntos débiles: resolver completamente los desafíos de la gestión de MSD (dispositivos sensibles a la humedad)

▸Reducir costos y mejorar la eficiencia del ensamblaje: generó un importante retorno de la inversión (ROI)

▸Rendimiento excepcional del producto: tecnología de control de humedad estable y confiable

Para obtener más detalles sobre los gabinetes secos con una humedad relativa inferior al 1%, visite nuestro sitio webwww.climatestsymor.com, o envíe un correo electrónico a sales@climatestsymor.com. Le responderemos lo antes posible y agradeceremos una posible cooperación.
