Climatest Symor® ofrece una variedad de cámaras ambientales con control de temperatura y humedad, muchos tamaños, configuraciones de rendimiento disponibles para satisfacer sus diferentes demandas de pruebas climáticas, las cámaras de pruebas climáticas y ambientales Climatest Symor® brindan rangos de temperatura de -70 ℃ a 150 ℃, rangos de humedad desde 20% RH hasta 98% RH. ¡Encuentra el tuyo hoy!

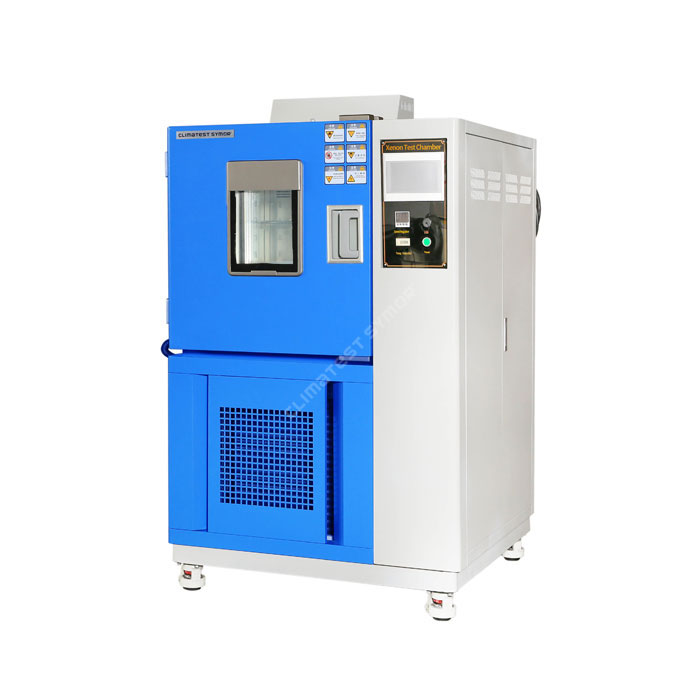

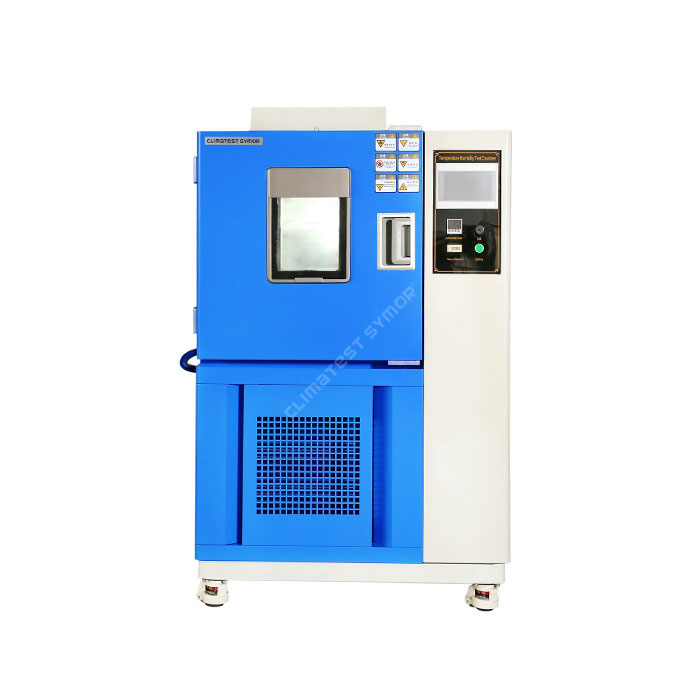

Modelo: TGDJS-100
Capacidad: 100L
Estante: 2 piezas
Color azul
Dimensión interior: 500×400×500 mm
Dimensión exterior: 1050×1030×1750 mm
La cámara con control de temperatura y humedad está diseñada para realizar pruebas de confiabilidad de resistencia al calor, resistencia al frío, resistencia a la humedad y resistencia a la sequedad. La cámara de pruebas ambientales para pruebas de temperatura y humedad se adapta al control de calidad en diversas industrias manufactureras, como electrónica, vehículos, equipos eléctricos, metales, embalajes, productos químicos, materiales de construcción, equipaje, cinta adhesiva, impresión, etc. Puede hacer clic a continuación en el vídeo para conocer los detalles. :
Especificación
|
Modelo |
TGDJS-50 |
TGDJS-100 |
TGDJS-150 |
TGDJS-250 |
TGDJS-500 |
TGDJS-800 |
TGDJS-1000 |
|
Dimensión interior |
350×320×450 |
500×400×500 |
500×500×600 |
600×500×810 |
800×700×900 |
1000×800×1000 |
1000×1000×1000 |
|
Dimensión exterior |
950×950×1400 |
1050×1030×1750 |
1050×1100×1850 |
1120×1100×2010 |
1350×1300×2200 |
1560×1410×2240 |
1560×1610×2240 |
|
Rango de temperatura |
Modelo A: -20°C~+150°C Modelo B: -40°C~+150°C Modelo C: -70°C~+150°C |
||||||
|
Fluctuación de temperatura: ≤±0,5°C; Uniformidad de temperatura: ≤2°C |
|||||||
|
Velocidad de calentamiento |
2,0~3,0°C/minuto |
||||||
|
Velocidad de enfriamiento |
0,7~1,0°C/minuto |
||||||
|
Rango de humedad |
20% ~ 98% RH (5% RH, 10% RH también disponibles) |
||||||
|
Sesgo de humedad |
+2/-3% H.R. |
||||||
|
Materiales interiores |
Acero inoxidable cepillado SUS#304 anticorrosión |
||||||
|
Materiales exteriores |
Placa de acero laminado en frío con pulverización electrostática. |
||||||
|
Aislamiento |
Lana de fibra de vidrio extrafina/espuma de poliuretano |
||||||
|
Controlador |
Controlador de pantalla táctil LCD programable de 7” |
||||||
|
Sistema de circulación |
Motores resistentes a altas temperaturas, ciclo único, eje largo y ventilador centrífugo tipo multihojas de acero inoxidable. |
||||||
|
Humidificación |
Humidificación de ranura poco profunda, modo de humidificación por vapor, suministro automático de agua con alarma de escasez de agua. |
||||||
|
Deshumidificación |
Modo de deshumidificación por refrigeración |
||||||
|
Sistema de calefacción |
Calentador NiCr, sistema independiente |
||||||
|
Refrigeración |
Compresores herméticos "TECUMSEH" de Francia, modo de refrigeración unitaria/modo de refrigeración dual (refrigeración por aire) |
||||||
|
Dispositivos de protección |
Protección contra fugas y cortes, sobrepresión del compresor, sobrecalentamiento, protección contra sobrecorriente, protección contra sobrecargas, alarma de señal de audio, alarma de escasez de agua |
||||||
|
Fuente de alimentación |
220V·50HZ/60HZ,380V 50HZ/60HZ |
||||||
Medida de seguridad:
·Limitador de temperatura independiente: Apagado independiente y alarma con fines de protección térmica durante la prueba.
·Sistema de refrigeración: Protección contra sobrecalentamiento, sobrecorriente y sobrepresión del compresor.
·Cámara de pruebas: Protección contra sobretemperatura, sobrecalentamiento de ventilador y motor, falla/inversión de fase, sincronización de todo el equipo.
·Otros: Protección contra fugas y cortes de energía, protección con fusibles contra sobrecargas, alarma de señal de audio, protección contra fugas de energía y protección contra sobrecargas.
Curva de temperatura y humedad:
Estructura de la cámara controlada de temperatura y humedad Climatest Symor®
1.Estructura

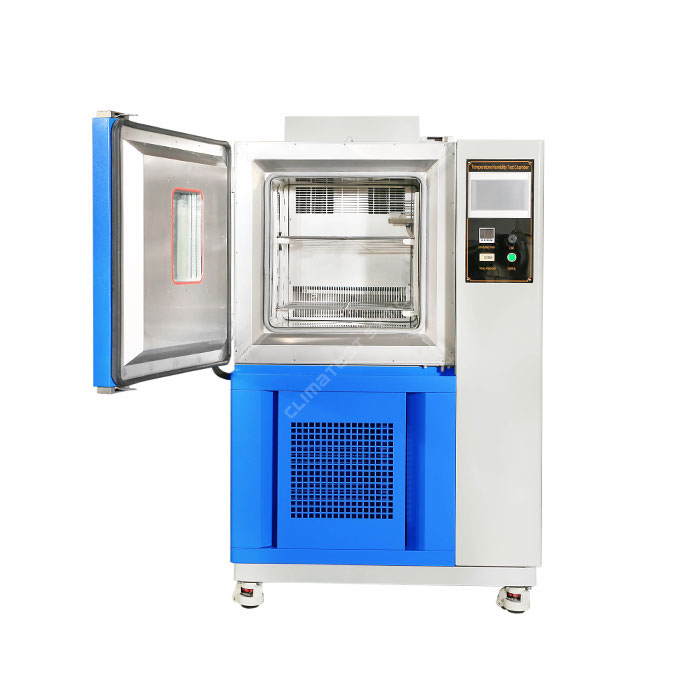

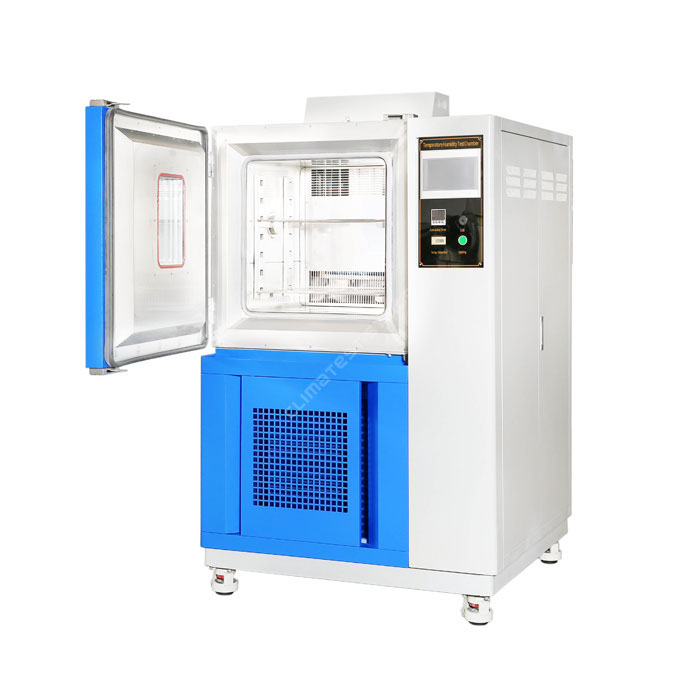

La parte trasera de la cámara de trabajo es el conducto de aire, la parte superior del conducto de aire es una salida, la parte inferior es una salida de aire de retorno, equipada con un motor de suministro de aire de flujo axial largo, una aspa de ventilador centrífugo, un calentador y un Evaporador de refrigeración en el interior.
Al lado de la cámara de trabajo, se encuentra el panel de control, la cámara controlada de temperatura y humedad adopta un controlador de pantalla táctil LCD programable para una fácil operación.
Ventajas del controlador programable:
· Controlador de pantalla táctil programable japonés de 7 pulgadas
· Establezca el punto de temperatura en el modo de valor fijo o en el modo de programas
·Punto de ajuste de temperatura y visualización de la curva de temperatura en tiempo real ·Programa de 100 grupos con memoria de 999 segmentos; cada segmento 99horas59min
·Los datos de prueba se pueden descargar según sea necesario a través de la interfaz RS232
El lado izquierdo del panel de control es el gabinete eléctrico, todos los componentes eléctricos principales son Schneider y otras marcas conocidas.
Orificio de prueba (puerto de acceso al cable): el orificio para el cable de φ50 mm está ubicado en el lado derecho de la cámara, con un tapón y una cubierta de goma suave reforzados.

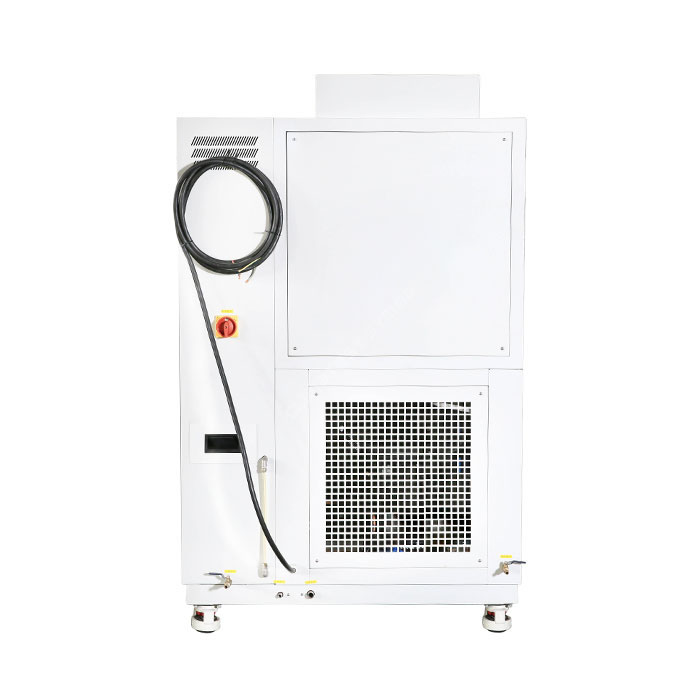

La parte inferior es el sistema de refrigeración, incluye tuberías de refrigeración, compresores, evaporador, motor/ventiladores y tanque de agua.
La parte inferior son ruedas de PU resistentes de alta calidad con frenos.
2.Sistema de calefacción y refrigeración
La cámara de temperatura y humedad controlada o la cámara cíclica de temperatura y humedad adopta convección de aire forzado para realizar pruebas de calentamiento y enfriamiento.
Para realizar el control de temperatura y humedad, la cámara de prueba debe poder realizar dos funciones: calentar y enfriar, la temperatura uniforme también debe distribuirse uniformemente dentro del área de prueba, Climatest Symor® permite lograr un alto grado de uniformidad de temperatura en el toda el área de pruebas.
La cámara con control de temperatura y humedad adopta un sistema de enfriamiento mecánico y un sistema de calentamiento mecánico para realizar pruebas en los productos:
El sistema de calefacción mecánico consta de elementos calefactores eléctricos colocados cerca del sistema de ventilación, de modo que el aire caliente calentado ingresa a la zona de prueba desde la entrada de aire y luego sale por la salida de aire; mientras tanto, hay ventiladores centrífugos ubicados en la parte posterior del aire. entrada, para soplar el aire caliente para alcanzar una mejor uniformidad.
El sistema de refrigeración mecánico consta de un sistema de circuito cerrado, con los siguientes componentes principales:
·Válvula de control
·Condensador
·Evaporador
·Compresor
El sistema de refrigeración en una cámara de prueba térmica se clasifica en etapa única y etapa doble, la etapa simple se adopta con una temperatura de -40 ℃ y superior, y la etapa doble (también llamada sistema en cascada) es con una temperatura inferior a 40 ℃.
3.Sistema de humidificación y deshumidificación
Tubo humidificador: calentador desnudo de níquel-cromo
Método de humidificación por surcos poco profundos
Método de control del humidificador: Modulación de ancho de pulso de período igual sin contacto, SSR (relé de estado sólido)
Compensación automática del nivel de agua y sistema de alarma de escasez de agua.
El suministro de agua adopta un sistema de riego automático, suministro de agua en circulación junto con un filtro de agua.
Solicitud:
Cámara controlada de humedad y alta temperatura, piezas de automóviles de nueva energía, cámara de prueba climática ambiental 50L-1000L
La cámara controlada de alta temperatura y humedad de piezas de automóviles de nueva energía, cámara de pruebas climáticas ambientales, está diseñada para probar el rendimiento de las piezas de automóviles en entornos hostiles, como condiciones de frío, calor, humedad y sequedad, esta cámara de pruebas se aplica ampliamente en electrónica y aparatos eléctricos. , comunicaciones, automóviles, productos plásticos, productos químicos, aeroespacial y más.
Los vehículos de nueva energía, también conocidos como vehículos de combustible alternativo, experimentarán un crecimiento explosivo a partir de 2021. Se trata de una medida estratégica para abordar el cambio climático y promover el desarrollo ecológico. Sin embargo, las pruebas de confiabilidad ambiental se vuelven indispensables en el proceso de I+D antes de fabricar en masa vehículos de nueva energía. A continuación se muestran las pruebas climáticas comunes:
|
1.ECU |
Prueba de baja temperatura, prueba de temperatura constante, prueba de carga de glaseado |
|
2.Sensores del vehículo |
Prueba de ciclo térmico del sustrato, prueba de temperatura después de soldar |
|
3.LED |
Prueba de endurecimiento después del moldeado de resina, resistencia a la humedad. |
|
4.Batería |
Prueba de carga y descarga, prueba de envejecimiento. |
|
5.CCD |
Detección de pantalla, prueba de temperatura y humedad, prueba acelerada, prueba de choque térmico |
|
6.Dispositivo de alimentación |
Prueba de ciclo de temperatura, almacenamiento a alta temperatura, prueba de envejecimiento dinámico |
|
7.motor pequeño |
Prueba de ciclo de temperatura y humedad. |
|
8.Dispositivo de navegación |
Detección de pantalla |
¿Qué obtendrá si compra la cámara de temperatura y humedad controlada Climatest Symor®?
· Diferentes tamaños, diferentes condiciones climáticas, diferentes aplicaciones están integradas en la cámara climática de temperatura y humedad controlada Climatest Symor®, temperatura de -70°C a +180°C y humedad relativa de hasta 98%RH.
·Climatest Symor® domina la tecnología central de fabricación de cámaras de pruebas ambientales, con un método único para crear condiciones de temperatura homogéneas para toda la cámara de pruebas.
· Servicio y soporte tranquilos: Climatest Symor® garantiza que nuestros clientes reciban un servicio y soporte rápidos para sus máquinas, brindamos soporte en línea, línea directa de servicio y guía en video.
·Opciones y accesorios para elegir: Cada cámara de pruebas de temperatura y humedad controlada Climatest Symor® tiene una amplia selección de opciones y accesorios, por lo que se pueden personalizar las necesidades específicas de los clientes.
Límite de prueba de la cámara controlada de temperatura y humedad Climatest Symor®
El uso de este equipo de prueba está prohibido:
.Pruebas o almacenamiento de materiales inflamables, explosivos y volátiles.
.Pruebas o almacenamiento de muestras de sustancias corrosivas.
.Pruebas o almacenamiento de muestras biológicas.
.Pruebas o almacenamiento de muestras procedentes de fuentes de fuerte radiación electromagnética.
Embalaje y envío de cámara controlada de temperatura y humedad.
Primer paso: envuelva una película delgada sobre toda la cámara de prueba de temperatura para fines impermeables y a prueba de polvo.
Segundo paso: Ate firmemente la espuma de burbujas en la cámara de prueba de temperatura y luego cubra la máquina con una bolsa de plástico grande.
Tercer paso: coloque la cámara de prueba de temperatura en una caja de polimadera reforzada con una plataforma en la parte inferior.
El embalaje es lo suficientemente resistente como para soportar los baches del transporte marítimo y ferroviario y garantizar que el producto se entregue de forma segura a los clientes.
La cámara con control de temperatura y humedad se envía comúnmente por mar, carretera y ferrocarril, Climatest Symor® ayuda a realizar reservas para los clientes y satisface plenamente los requisitos de envío específicos de los clientes; hay diferentes incoterms disponibles, como EXW, FOB, CIF, DDU y DDP.
Lugar de instalación de la cámara con control de temperatura y humedad.
|
Buena ventilación del aire |
Como se muestra a la derecha |
|
|
Piso plano |
R: ≥60cm |
|
|
Sin vibraciones fuertes |
B: ≥60cm |
|
|
No electromagnético |
C: ≥120cm |
|
|
Sin materiales inflamables y explosivos. |
Atención: la inclinación no debe exceder los 15°C |
