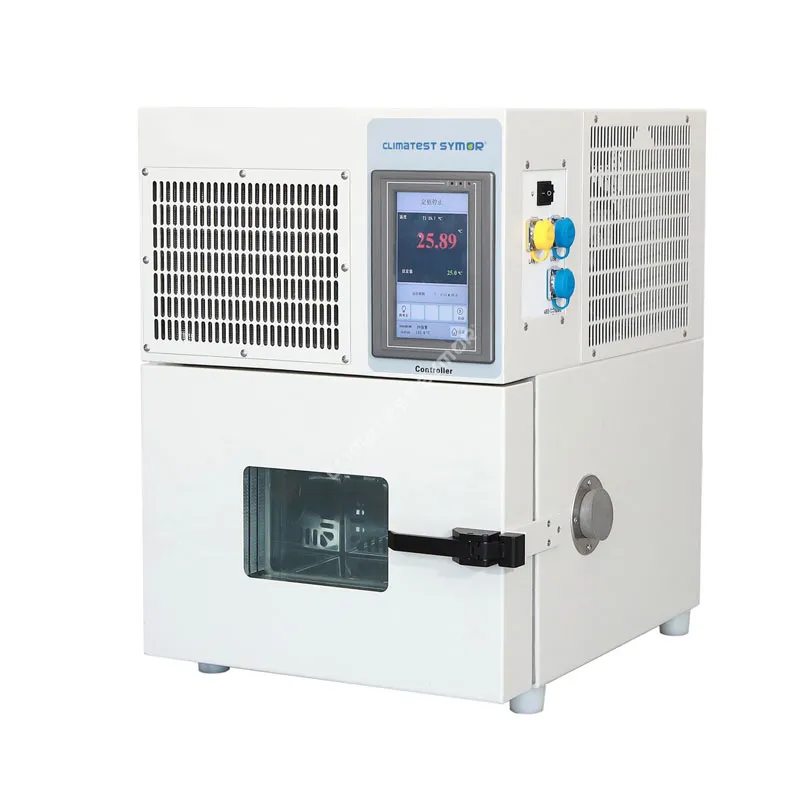

A Cámara de prueba de temperatura pequeñaofrece exactamente las mismas capacidades de detección de estrés térmico que una cámara de temperatura de piso, pero dentro de un espacio que cabe en una mesa de trabajo o en un laboratorio abarrotado.
El desafío es que "pequeño" no significa "más débil". Las minicámaras de prueba de temperatura compactas alcanzan velocidades de rampa de temperatura de 3 °C a 5 °C por minuto y consumen menos de 1,5 KW de energía. Esta guía proporciona un desglose técnico completo de las especificaciones de la cámara de prueba de temperatura pequeña, incluidas tablas de rendimiento, estructura mecánica y consejos prácticos de aplicación.
Especificaciones técnicas básicas de una cámara de prueba de temperatura pequeña Al evaluar unaCámara de prueba de temperatura pequeña, no se puede confiar en las exageraciones del marketing. Los clientes profesionales piden datos. A continuación se detallan las especificaciones estándar para cámaras de prueba de temperatura compactas de alto rendimiento que van desde 12 litros hasta 36 litros de volumen interno, los tamaños más comunes para pruebas a nivel de componentes.
| Parámetro | Gama estándar | Nota de ingeniería |
| Volumen interno | 12L / 22L / 36L | 12L se adapta a pruebas de PCB individuales o celdas de batería. 36L admite hasta 3 sensores automotrices simultáneamente. |
| Dimensiones internas (Ancho x Fondo x Alto) | 310×230×200 mm (12L) a 400 x 300 x 300 mm (36L) | Asegúrese de que su dispositivo bajo prueba (DUT) no ocupe más de 2/3 del área interna para mantener el flujo de aire. |
| Dimensiones externas (ancho x profundidad x alto) | 500×540×650 mm (12L) a 640×730×920 mm (36L) | La mayoría de las unidades están diseñadas para adaptarse a mesas de laboratorio. |
| Peso neto | 60 kilos a 90 kilos | Verifique la capacidad de carga de su banco de trabajo. |
| Construcción de interiores | Acero inoxidable SUS 304 | Proporciona resistencia a la oxidación y permite una fácil limpieza. |
| Construcción exterior | Acero laminado en frío con recubrimiento en polvo | Propiedad estable y resistente a la oxidación. |
Las especificaciones de esta tabla determinan si su cámara de prueba de temperatura pequeña cumple con los estándares de prueba internacionales como IEC 60068-2-1 (frío) e IEC 60068-2-2 (calor seco).
| Parámetro | Valor (modelo estándar) | Perspectiva crítica |
| Rango de temperatura | -40°C a +130°C | -40°C cubre el 95% de las pruebas de electrónica comercial. |
| Fluctuación de temperatura | ± 0,5°C | Mide la estabilidad a corto plazo en un único punto del sensor. |
| Uniformidad de temperatura | <2,0°C (@9 puntos) | Sin carga |
| Tasa de calentamiento | 2,0-3,0°C/min promedio | De -40°C a +85°C |
| Tasa de enfriamiento | 1,0-2,0°C/min promedio | De +85°C a -40°C. Limitado por el desplazamiento del compresor a bajas temperaturas. |
| Resolución de temperatura | 0,1ºC | La alta resolución es esencial para las pruebas de estabilidad de sensores y osciladores MEMS. |
A Cámara de prueba de temperatura pequeñanormalmente se integra en su flujo de trabajo, sistemas de datos y entorno físico existentes.

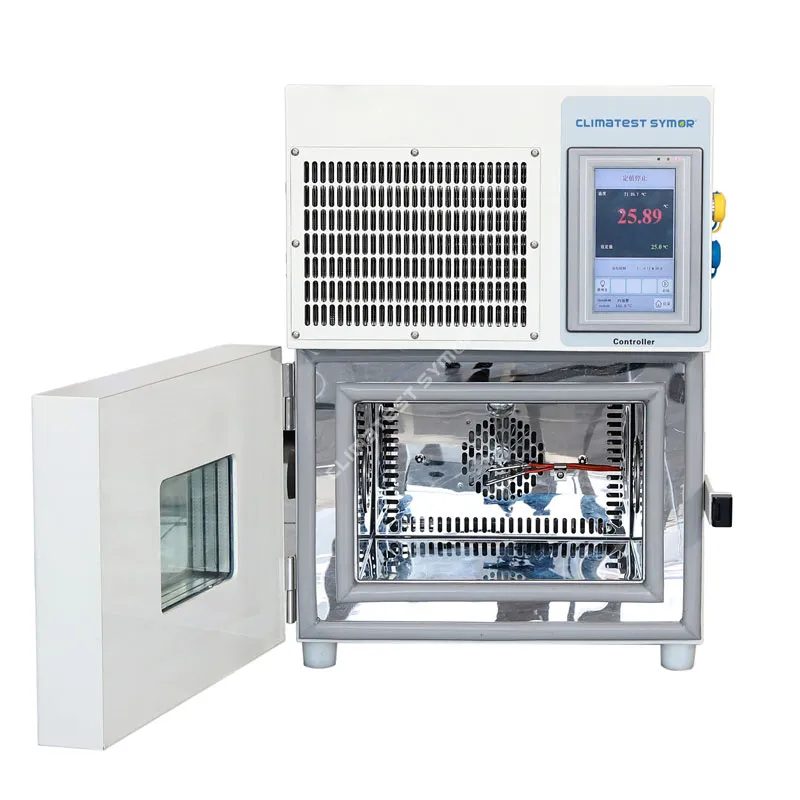

Sistema de circulación de aire
Todas las cámaras compactas modernas utilizan un diseño de convección de aire forzado. Un ventilador centrífugo montado en la pared trasera aspira aire a través de un calentador con aletas y un serpentín evaporador, luego lo distribuye verticalmente a través de conductos laterales perforados. La velocidad del aire debe estar entre 1,5 m/s y 3,0 m/s. Las velocidades más altas mejoran la uniformidad, pero pueden enfriar muestras pequeñas y livianas más rápido que la velocidad de rampa programada.
Puerto de cable y accesorios
CadaCámara de prueba de temperatura pequeñadebe incluir un puerto de acceso lateral. El diámetro estándar es de 50 mm (2 pulgadas). El puerto incluye un tapón de goma de silicona que mantiene el sello de la cámara y permite el paso de los cables. Para dispositivos bajo prueba con alimentación, utilice exclusivamente el puerto del cable; nunca cierre la puerta sobre los cables.

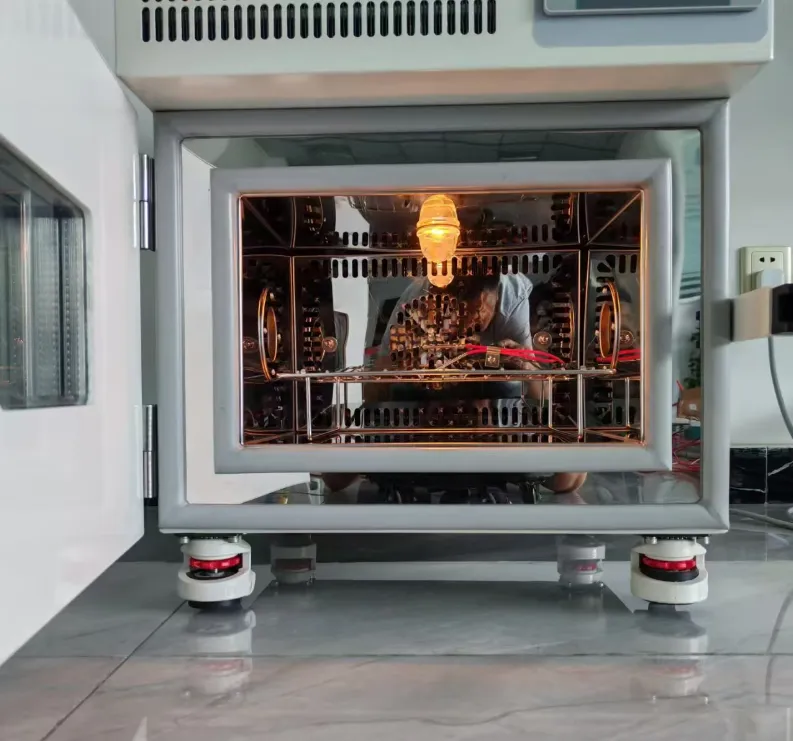

Estantes y carga
La mini cámara de temperatura estándar incluye un estante de acero inoxidable. La carga máxima del estante generalmente oscila entre 10 kg y 20 kg, y el estante inferior está clasificado para toda la capacidad de la cámara.
Las siguientes tres preguntas representan las inquietudes operativas y de ingeniería más frecuentes planteadas por gerentes de laboratorio, ingenieros de calidad y especialistas en adquisiciones al especificar una cámara de prueba de temperatura pequeña.
1: ¿Cómo calculo el tamaño correcto de una cámara de prueba de temperatura pequeña para mis muestras de prueba?
Debe asegurarse de que su muestra no ocupe más de dos tercios del volumen interno y que ninguna muestra se encuentre a menos de 10 cm de cualquier pared interior.
La regla del tercio se basa en la dinámica del flujo de aire. Por ejemplo, si selecciona una cámara de prueba de temperatura pequeña de 36 litros, el volumen total de muestra no debe exceder los 24 litros. Aquí está el método de cálculo paso a paso:
. Mida las dimensiones de su DUT en centímetros: Largo x Ancho x Alto.
. Calcule el volumen de una sola muestra en litros: (largo x ancho x alto) / 1000.
. Multiplique por el número de muestras para obtener el volumen total de muestra.
Además, mantenga el espacio libre para la circulación del aire. La cámara de retorno de aire suele estar ubicada en la pared trasera. Bloquear esto con una muestra demasiado alta provocará un gran sesgo de temperatura. Para obtener resultados fiables, utilice siempre los estantes perforados proporcionados y nunca apile las muestras directamente sobre el suelo de la cámara.
2: ¿Cómo realizo una prueba de uniformidad de temperatura (mapeo) en mi cámara de prueba de temperatura pequeña?
Necesitará un registrador de datos multicanal calibrado con al menos 9 sensores PT100
Aquí está el método profesional:
. 9 Sensor de temperatura PT100, calibrado con una precisión de ±0,3°C
. Registrador de datos con frecuencia de muestreo de 50 ms a 1 segundo
. Accesorio de cámara o rejilla (no metálica para evitar la conducción térmica)
Procedimiento de prueba:
1.Coloque los 9 sensores dentro de la cámara vacía en estos lugares:
. 8 esquinas (cada una a 50 mm de la pared)
. centro geométrico
2. Configure la cámara en los tres puntos de ajuste que necesite: -40 °C, +25 °C y +85 °C.
3.Permita 30 minutos de estabilización (tiempo de remojo) en cada punto de ajuste.
4. Registre los datos de temperatura durante 30 minutos en cada punto de ajuste.
5.Calcule la uniformidad como: (Temperatura más alta registrada entre 9 puntos) menos (Temperatura más baja registrada entre 9 puntos).
Criterios de aprobación: Por una alta calidadCámara de prueba de temperatura pequeña, la uniformidad debe ser ≤2,0°C. Si su cámara supera los 3,0 °C de uniformidad, verifique si hay un ventilador bloqueado, un calentador defectuoso o una carga baja de refrigerante. Realice esta prueba anualmente y después de cualquier reubicación de la cámara.
