Para laboratorios de investigación, departamentos de control de calidad y equipos de ingeniería de I+D, elCámara de prueba de temperatura de mesarepresenta la primera línea de defensa contra las fallas del producto. A diferencia de las cámaras de prueba sin cita previa, las unidades de mesa ofrecen un tamaño compacto. Ya sea que esté probando componentes electrónicos, placas PCB, celdas de batería o dispositivos móviles, comprender las especificaciones técnicas es fundamental para generar datos repetibles y convincentes.
Esta guía proporciona un análisis completo y detallado de las especificaciones, características operativas y pautas de compra.
Al evaluar unCámara de prueba de temperatura de mesa, los compradores suelen centrarse únicamente en los límites de temperatura mínima y máxima. Para ayudarle en su proceso de selección, hemos recopilado las especificaciones estándar para una cámara de prueba de temperatura programable y de alto rendimiento. Los datos a continuación representan el punto de referencia de la industria para unidades que van desde 22 a 36 litros: el punto óptimo para las mesas de laboratorio.
| Parámetro | Especificación estándar | Información técnica |
| Volumen interno | 12L / 22L / 36L (Seleccionable) | 12L es ideal para pruebas de PCB; 22L y 36L se adaptan a paquetes de baterías o conjuntos más grandes. |
| Dimensiones internas (AnxPrxAl) | 310×230×200 mm (12L) a 400 x 300 x 300 mm (36L) | Asegure la carga de los estantes y el espacio libre para la circulación del aire. No empaquete muestras por encima de la 3/2 del volumen interno. |

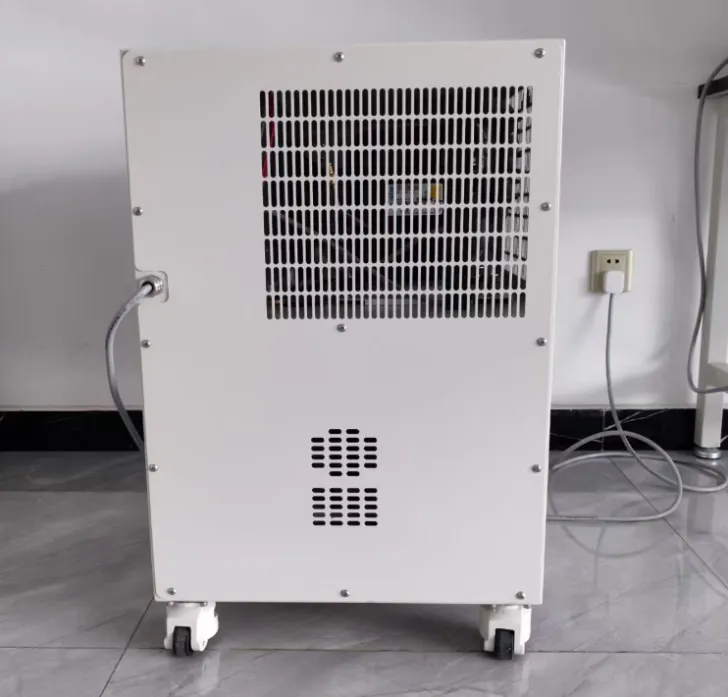

| Dimensiones externas (AnxPrxAl) | 500×540×650 mm (12L) a 640×730×920 mm (36L) | Requiere un espacio libre de 30 cm en los lados para ventilación. |
| Peso neto | 60 kilos a 90 kilos | Crucial para la calificación de sobremesa. Asegúrese de que su banco de trabajo pueda soportar la carga estática más la vibración dinámica. |
| Materiales interiores | Acero inoxidable SUS304 (cepillado/espejado) | Proporciona resistencia a la oxidación y alta reflectividad para una distribución uniforme de la temperatura. |
Este es el núcleo de la cámara de prueba de temperatura. Los números en la hoja de datos deben coincidir con la física del mundo real. Preste atención a las condiciones "sin carga" frente a "cargadas".
| Parámetro | Especificación estándar | Información técnica |
| Rango de temperatura | -40°C a +130°C (Opciones extendidas: -20°C a +130°C) | -40°C es suficiente para la mayoría de los productos electrónicos comerciales. |
| Fluctuación de temperatura | ± 0,5°C | Representa la estabilidad a corto plazo en un único punto de control. Esencial para pruebas de exposición estática. |
| Uniformidad de temperatura | <2,0°C | Mide la variación de temperatura en 9 puntos en el espacio de trabajo vacío. |
La confiabilidad está determinada en gran medida por el "Triángulo Dorado": compresor, controlador y flujo de aire.
| Parámetro | Especificación estándar | Información técnica |
| Tasa de enfriamiento | 1,0 °C/min a 3,0 °C/min (+85 °C a -40 °C) | Tarifa media, sin carga |
| Tasa de calentamiento | 3,0 °C/min a 5,0 °C/min (-40 °C a +85 °C) | Los calentadores de nicromo proporcionan calor seco y sensible. Pruebas de estrés a velocidades más rápidas del aislamiento de su DUT. |
| Compresor | Hermético o Rotativo (Francés Tecumseh / Copeland) | Hermetic es más silencioso para uso en laboratorio; El rotativo es más duradero para ciclos industriales. |
| Refrigerante | R449A, R448A (bajo PCA), R404A | Las regulaciones de la UE sobre gases fluorados están eliminando gradualmente los gases con alto PCA. Garantizar el cumplimiento de las leyes ambientales locales. |
| Circulación de aire | Ventilador centrífugo Sirocco | Crea un campo de convección de aire forzado. |
simorLas unidades de cámara de prueba de temperatura de mesa han evolucionado desde simples termostatos hasta sofisticadas plataformas de adquisición de datos.
El controlador es el cerebro de la operación.
El controlador programable

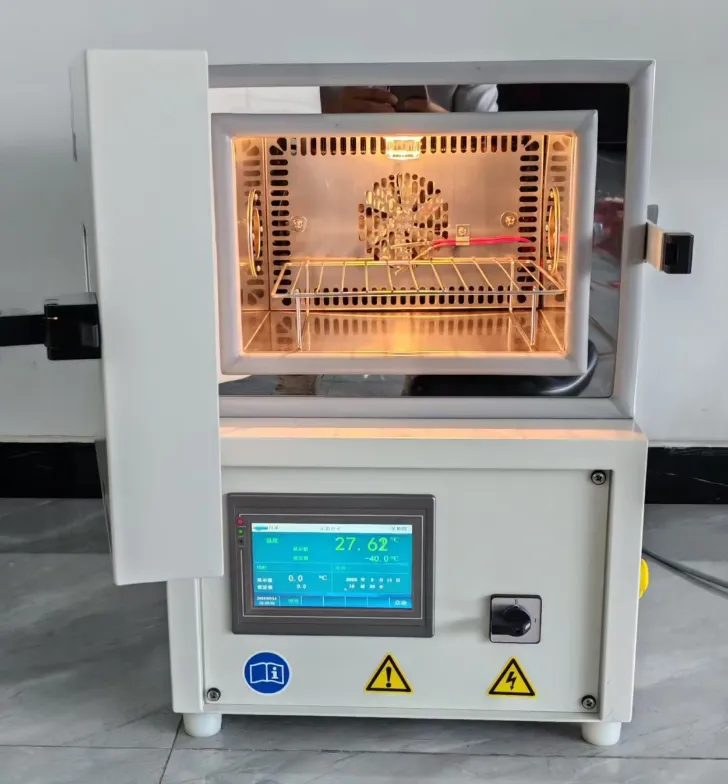

Cámaras de prueba de temperatura de mesaUtilice un controlador de pantalla táctil LCD programable de 7”.
Capacidad del programa: Mínimo 120 segmentos con 999 ciclos de repetición.
Comunicación: Conectividad estándar RS-232, RS-485 y Ethernet (RJ-45).
Exportación de datos históricos: soporte de descarga para unidades flash USB. Los datos deben exportarse directamente a Excel (.csv o .xls) sin formato propietario.
Protección independiente contra sobretemperatura: un limitador mecánico independiente que corta la energía al calentador si falla el controlador principal.
Sobrecarga de refrigeración: Presostatos de alta presión y relés térmicos para proteger el compresor.
Puertos de cable: un orificio para cable estándar de Φ 50 mm (con tapón de silicona) en el lateral le permite conectar energía a su muestra de prueba (monitoreo de carga activa).
Sí, puedes probar productos energizados, pero debes tener en cuenta la "carga de calor".
Cuando su producto se enciende dentro de la cámara, disipa energía en forma de calor. Esto añade "trabajo" adicional al sistema de refrigeración de la cámara, especialmente si intenta mantener una temperatura muy baja (por ejemplo, -40 °C).
Aquí está el enfoque profesional:
1. Calcule la carga: determine la potencia en vatios de su dispositivo bajo prueba (DUT). Una regla general es que por cada 100 vatios de calor del DUT, se agrega 1 °C de carga de calor al sistema.
2. Curvas de reducción de potencia: la mayoría de los fabricantes proporcionan una tabla de "capacidad de carga viva". Por ejemplo, a +23°C, una cámara podría manejar 1000W, pero a -40°C, esto cae a 250W.
3. Conexión: Utilice siempre el puerto de cable lateral dedicado (Φ 50 mm) para pasar los cables de alimentación al DUT. Nunca aplaste los cables en el sello de la puerta, ya que esto rompe la integridad hermética y provoca una formación de hielo severa.
Las especificaciones de uniformidad de temperatura (por ejemplo, ±1,0 °C) normalmente se miden en condiciones "sin carga". Una vez que colocas las muestras en el interior, actúan como barreras térmicas. El aire debe fluir alrededor de las muestras para calentarlas o enfriarlas. Si llena la cámara más del 30-40% de su volumen total, bloquea el flujo de aire del ventilador centrífugo.
La solución: deje un espacio de al menos 10 cm alrededor de la entrada del ventilador (normalmente en la parte superior o trasera). Utilice estantes perforados para permitir el flujo de aire vertical.
Efecto disipador de calor: si sus muestras están hechas de metal grueso (aluminio o acero), tienen una masa térmica elevada. Se calentarán y enfriarán más lentamente que el aire, creando una desviación temporal (retraso). El controlador corregirá esto durante el tiempo de "remojo" (retención).
Debes calibrar tu cámara al menos una vez cada 12 meses, o siguiendo las normas ASTM E220 / ISO 17025. La calibración no es negociable si está realizando pruebas de cumplimiento con la FDA (dispositivos médicos), la FAA (aviación) o la automoción (IATF 16949).
El proceso: un técnico certificado coloca un "registrador de datos" con entre 9 y 15 termopares en ubicaciones específicas (esquinas y centro) del espacio de trabajo vacío.
Qué se mide: prueban la uniformidad (diferencia entre el punto más caliente y el más frío), la fluctuación (estabilidad en el tiempo) y la precisión (qué tan cerca está la lectura de un estándar rastreable por el NIST).
Comprobaciones internas: realice una "verificación de dos puntos" diaria utilizando un baño de hielo (0 °C) y agua hirviendo (100 °C) con una sonda de referencia portátil para garantizar que la cámara no haya desviado entre certificaciones anuales.
